Elevadores

Mecanismo de acero templado montado en un monoblock,

que por la acción de platillos de fricción de acero embragan

y desembragan la manivela trabando y destrabando

automáticamente.

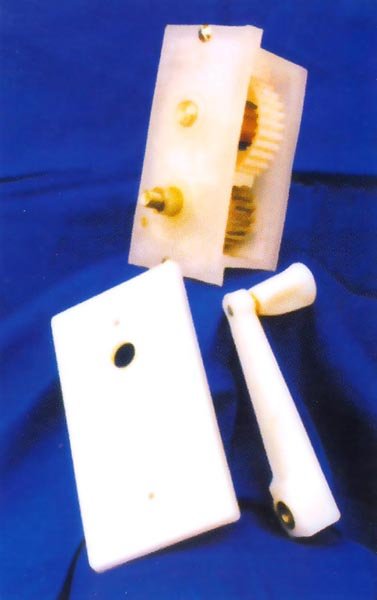

Consta de caja de amurar que contiene el mecanismo

monoblock, caño d e salida con un rodillo desviador

incorporado en su extremo superior, cinta de acero de 6 m

de largo que se desplaza por el interior del caño y se

engancha en la polea, tapa de la caja de amurar y manivela

para accionar el mecanismo.

Además del modelo standard, se provee un modelo de

aplicación exterior.

Campo de aplicación

Los elevadores SUAVELEV se instalan en cortinas de enrollar,

postigones verticales y todo accionamiento de carga constante.

Accesorios

Desviador graduable con rodrillo de polipropileno y eje de

aluminio.

Conjunto desviador universal.

Poleas de 160 y 260 mm de diámetro.

La polea de 200 mm se entrega standard.

PUESTA EN OBRA

Espesor mínimo de pared

El modelo A2 puede instalarse en cualquier tipo de pared;

el modelo A3 requiere un espesor mínimo de pared de 10 cm.

Normas de Instalación

-Se amura la caja a una altura de 90 cm para que la

manivela pueda accionarse con comodidad.

-En las figuras 6, 7, 8, 9 y 10 se observan diferentes formas de amurar la caja y el caño de salida, según el espacio disponible. En ningún caso debe torcerse el caño, sino aplicarse los desviadores graduables. A fin de poder insertar la cinta de acero, es conveniente dejar pasado un alambre al amurar al caño.

-Se coloca la polea en el eje de la cortina, en línea con el caño.

-Una vez colocada y enrollada la cortina, se introduce la cinta en el interior del caño, se la inserta en la parte superior del rodillo de salida, y finalmente se la engancha en la polea.

-Se asegura el mecanismo. Luego, al girar la manivela bajará la cortina. Con la cortina arriba, no debe quedar cinta acumulada en la polea.

Mantenimiento

Anualmente conviene engrasar la rosca de la manivela.
